GFM16-1B型幹粉灌裝機
來源：91视频福利機械公司 作者：91视频福利編輯部 發布時間：2025-05-22 08:59:45 瀏覽次數：次

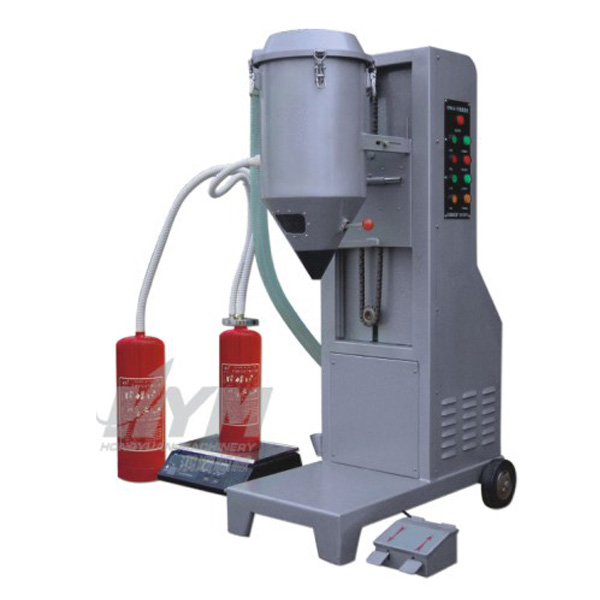

GFM16-1B型幹粉灌裝機
GFM16-1B型幹粉灌裝機是我廠參照國內外粉類灌裝機的優點，設計開發的新產品，本機采用真空射流技術，將幹粉快速吸入貯粉筒並直接灌入被裝滅火器筒體內；也可將幹粉通過灌裝端蓋直接吸入被裝滅火器筒體內，並能把舊滅火器筒體內的幹粉直接回收。本機具有電動升、降貯粉筒功能，隻要輕輕踩住上升或下降踏板即可完成。並具有體積小，移動方便，操作簡單，對環境無汙染等優點，從而減輕了勞動程度，改善了工作環境，它能灌裝各種型號的滅火器筒體，也適用於各種粉類產品的灌裝，是粉類灌裝行業較理想的設備。
一、技術參數
灌充速度：5kg/min
灌裝精度：1kg≤±0.02
電壓：AC220V 50Hz
功率：1.1kw
重量：90kg
外形尺寸：800 × 520 × 1350mm（長寬高）
本灌裝機共有二種灌裝方法：
灌裝方法：
1、檢查軟管連接處是否鬆動；
2、接通電源，使用時應接上地線；
3、按“上升”（圖2-3）或“下降”（圖2-1）按鈕（也可踩上升踏板圖1-28或下降踏板圖1-29），使被裝滅火器筒體上口與貯粉筒（圖1-19）下口對準密封好，開啟貯粉筒閥門（圖1-22）。
4、計量方法：可用“減法稱量法”計量，將粉源放在電子稱上稱好總重量，再將稱量定在已知的總重量減去所要灌裝的重量等於應定稱量位置，這種計量方法即“減法稱量法”。
例：電子稱上顯示粉源總重量是50kg，需要灌裝8kg，在吸粉過程中能看見電子稱總重量逐漸減少，到粉源總重量顯示42kg時，說明待裝滅火器筒體內灌入了8kg。
5、按下“開機”（圖2-7）按鈕，泵開始工作，這時將吸粉管Ⅰ（圖1-6）放入粉源，粉通過管道吸入貯粉筒並直接灌入被裝滅火器筒體內，當灌裝重量接近定值時，可通過吸粉管適當減少吸粉量，一旦達到設定的重量時拿出吸粉管（圖1-6），將吸粉管插入管座（圖1-26）放好。
6、踩幾下換向閥踏板（圖1-27），使得殘留在貯粉筒內的餘粉清除幹淨。
7、關閉貯粉筒閥門（圖1-22），踩上升踏板(圖1-28)將貯粉筒升起，卸下被裝滅火器筒體，灌裝結束。
8、在灌裝計量精度要求較高的情況下，可將已灌裝好的滅火器筒體進行複稱、修正。
第二種灌裝方法：
1、檢查軟管連接處是否鬆動。
2、接通電源，使用時應接上地線。
3、將幹粉灌裝機，吸粉管Ⅰ（圖1-6）卸下，把吸氣管（圖1-11）與貯粉筒的吸粉口（圖1-13）連接好，關閉貯粉筒閥門（圖1-22）。
4、把待裝滅火器筒體放在電子稱稱台上，把灌裝端蓋（圖1-8）蓋在待裝滅火器筒體上，按【去皮】鍵（圖1-2）或【置零】鍵（圖1-3），這時電子稱回到“0.00”位。
5、按下“開機”（圖2-7）按鈕，泵開始工作，這時把吸粉管Ⅱ（圖1-10）放入粉源，粉通過管道直接被吸入待裝滅火器筒體內，這時電子稱台上的重量顯示會隨著灌裝重量而增加，當重量接近定值時，可通過吸粉管適當減少吸粉量，一旦達到設定的重量時，說明待裝滅火器筒體灌裝完成，拿出吸粉管灌裝結束，灌下一具待裝滅火器筒體時，辦法同上。注意吸粉管在吸粉時不應插入粉內太深，否則會造成管道堵塞。
三、回收幹粉方法
1、對已卸壓的滅火器筒體內的幹粉進行回收，可用吸粉管插入滅火器筒體內直接吸粉，注意吸粉管不要插入太深，對已失效的幹粉不能吸出。
2、對滅火器筒體內有壓力的幹粉進行回收，可將滅火器筒體噴粉管直接插入灌裝機的吸粉管內，按下“開機”（圖2-7）按鈕拔出滅火器筒體保險栓壓下手把，幹粉就能快速進入貯粉筒內（應分清粉的類型）。
四、其它使用方法
手推式滅火器筒體體積較大，可用第二種灌裝方法來灌裝。
五、維修保養
1、每次工作前，對升降傳動件注入適量的20＃機油。
2、工作時，吸粉管在吸粉時，不應插入粉內太深，否則造成管道堵塞。
3、對於超過含水率百分比的幹粉，及嚴重腐蝕性的粉類，不得使用，以免損壞設備。
4、每次使用完畢，應開機多踩幾次換向閥踏板（圖1-27）使過濾器上的殘留粉塵清理幹淨，並將設備各部清理幹淨。
5、每使用500小時後，應檢查過濾器是否有堵塞，如有堵塞現象，應及時清理或調換。
六、常見故障及排除
|
故障現象
|
原 因
|
排除方法
|
|
開機後吸管不吸幹粉
|
1、貯粉筒內幹粉太多
|
1、打開貯粉筒下麵閥門，踩幾下換向閥踏板，把粉放淨
|
|
2、管道及連接處密封不嚴
|
2、檢漏、修複
|
|
開機後，有粉吸入突然中斷不能吸入
|
吸管插入粉太深，使管道堵塞
|
1、撥了吸管，倒出管內被堵幹粉，清理閥門
|
|
2、吸管不要插入粉內太深
|
|
工作過程中過濾器有明顯粉排出
|
1、貯粉筒內過濾器泄露
2、貯粉筒內過濾器損壞，貯粉筒閥門損壞
|
1、修複泄漏處
2、調換過濾器，調換閥門
|
|
換向閥不能換向
|
1、閥體內彈簧損壞
|
1、調換彈簧
|
|
2、閥體內與滑塞間有垃圾
|
2、卸下滑塞，將滑塞閥體清理幹淨，複原
|
|
3、閥體內鏽蝕
|
3、卸下滑塞，清除鏽斑並塗上20＃機油，再由幹淨棉絲擦幹淨。
|
