利用二氧化碳所特有的個性，遇冷後壓力驟然減小，利用原裝瓶二氧化碳與被冷卻後的二氧化碳之間產生的壓力差，
經控製係統灌充到被裝容器。
四、主要結構及功能

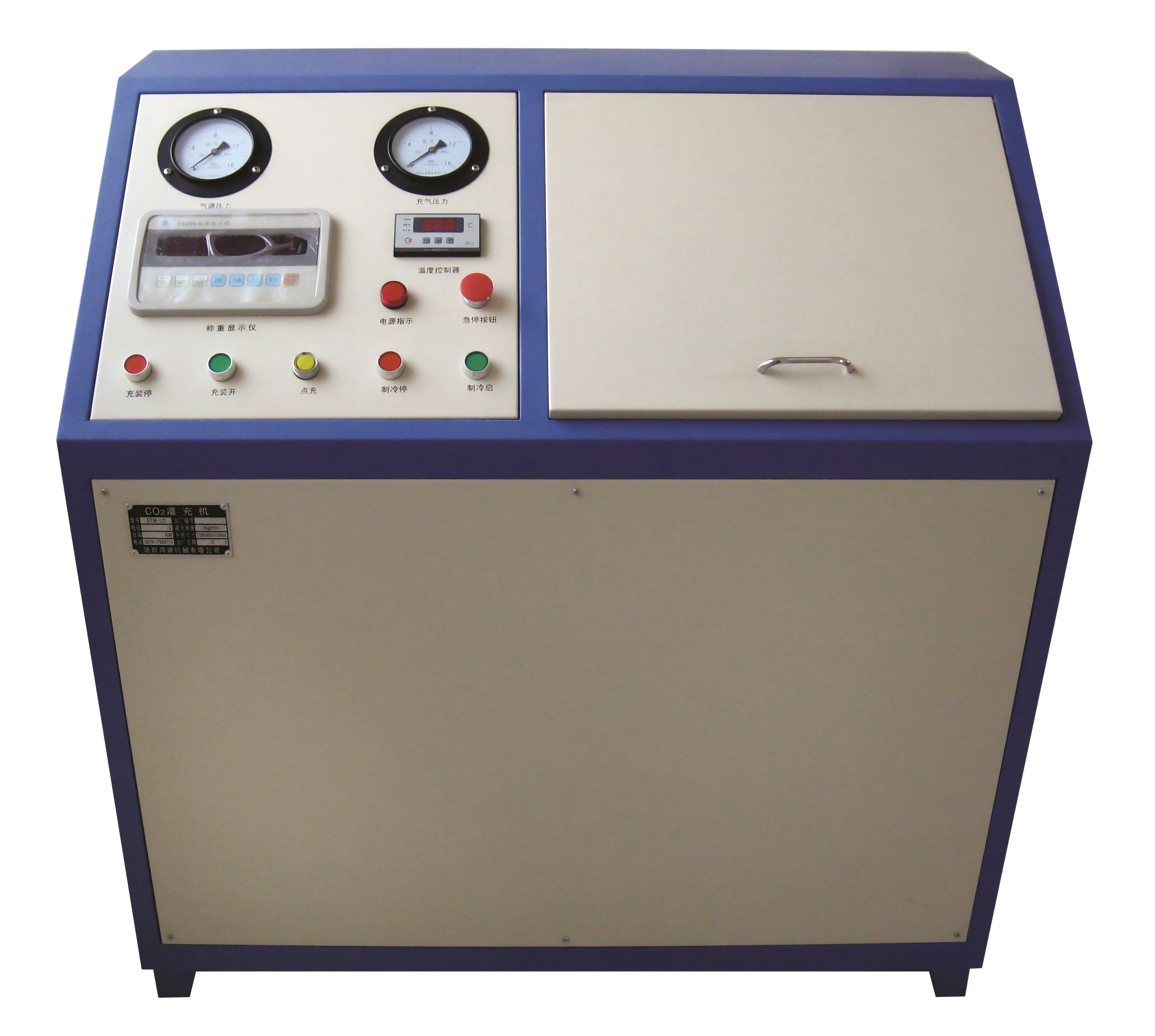

GTM-LD型二氧化碳滅火器灌充機主要由灌充控製，冷恒溫裝置、電子稱等部分組成。
1、灌充控製，用來控製滅火器在灌充二氧化碳滅火劑的秤量，
上麵安裝有JPC-1、T3806型重量控製器、電源指示、GT電磁閥、電器控製板等。
2、冷恒溫裝置：用機械製冷的方法，來降低二氧化碳滅火溫度，使之達到灌裝技術的要求，它由箱體、蒸發器、製冷壓縮機、溫控器、壓力表等組成。
五、設備的使用
1、將連好管路、電路的設備，按要求全方位進行複檢。
2、把氣源氣瓶傾斜倒置，傾角應在45度以上。
3、將冷恒溫裝置的內膽注入防凍液或50%防凍液和50%水,
不要讓保溫箱內結冰，（不要溢出盤箱管的入口處，禁止在水箱內放入任何物品）。
4、將保護線與設備外殼連接牢固。
5、接通電源開啟總停按鈕電源指示燈即亮，表明設備總電源已接通。
6、開啟製冷啟按鈕，將溫度控製儀設置到所需溫度後，其溫度控製在與常溫之差在10℃-15℃之間（可對溫控器進行調節）。
溫度控製器具體操作程序如下：
1、溫度顯示：（采用智能溫控儀）
控製器通電後顯示實際溫度測量值。
2、參數設定：
（1）進入設定狀態：為了防止誤操作和避免閑人玩弄，必須連按“設定”鍵三次，才能進入設定狀態。
（2）當控製器進入設定狀態後，溫度顯示值被儲存，下限設定值被顯示（“下限”指示燈亮），
此時可按“加”鍵或“減”鍵改變參數值，直至符合要求。
再按一下“設定”鍵，下限設定值被儲存，溫差值被顯示（“溫差”指示燈亮），同樣按“加”、“減”鍵可改變參數值。
（下限加溫差等於上限）
（3）退出設定：十六秒之內不按任何一個鍵，控製器自動退出設定狀態，設定值被儲存，顯示窗依然顯示溫度測量值。
敬告一：修改參數後必須需再按一下“設定”鍵，使設定值得以確認並儲存，否則控製器不能按新的參數（設定值）進行控製。
敬告二：若設定完後未經退出就關機，新設定值將得不到永久保存。
3、自動運行：
（1）控製器一通電即進入自動運行狀態，顯示提示符“1”。但壓縮機不能立即開出，需延時三分鍾，此時末位數碼管小數點閃跳以示等待。
（2）自動控溫：控製壓縮機的繼電器根據設定的溫度下限和溫差來決定吸合與否，達到控製壓縮機製冷的目的。製冷工作時，“製冷”指示燈亮。
（3）退出自動工作狀態：切斷電源才能退出。
注：壓縮機每次停機需延時三分鍾才能再開出，此時末位數碼管小數點閃跳。
4、打開製冷氣源閥開關後，即進行第二順序灌充工作。
5、將被灌充的滅火器裝在夾具上旋緊，然後放到冷卻液中。
K、電子稱計量設置：
將稱重的傳感器與顯示儀連接，傳感器采用五芯九孔插座，接通顯視屏電源，在稱台上不放任何東西時，電子稱進入自檢狀態，儀表自動捕捉零位，然後設置所需重量，由於電子稱有比較複雜的設置係統，本設備隻選用了其重量設置功能，具體操作步驟：按重量顯示儀【開機/關機】鍵，此時儀表依次顯示“-SJF-”、“3806-CE”、“UT-3.63”、“200×-××”、“1234567”、“-------”、“dc×××”稍等片刻，就出現“0.00”，表示電子稱自動歸零，然後，按“淨/毛設置鍵”則顯示“------”，再按[↑↓/峰值]鍵，顯示儀顯示“d××××××”，隨後連續按【淨/毛/設置】鍵，則依次顯示“t××××××”，c××××××”，p××××××。”當顯示儀顯示“L××××××”時，若顯示的數值與所需的數值不同時，則需要重新輸入。首先，迅速連續按【↑↓/峰值】鍵，直到將顯示儀上原顯示的數值清除到“0.00”為止。此時末位數會自動循環顯示“0-9”十個數字，再把所需的重量值輸入即可。其方法為：例如輸入定值設定為“2.95”，當末位數顯示“2”時，迅速按鍵【↑↓/峰值】鍵確認，當末位數顯示“9”時，迅速按【↑↓/峰值】鍵確認，當當末位數顯示“5”時，此時重量顯示儀顯示為“H××××××”，此數值出廠前已編定好，不需另輸入數值(注H數值必須大於L數值，如果H數值小於L數值時，會使設備灌到所需重量不能自動停止，應按照輸入L數值的辦法，輸入H數值)挺後再按一次【淨/毛/設置】鍵。顯示儀顯示為“0.00”，則重量參數設置完畢，所需數值已輸入顯示儀內。
5.打開進氣閥1，關閉進氣閥2，同時打開兩個氣源的閥門，按“點充”按鈕，把管路當中的空氣排出，當出現白色霧狀二氧化碳時即可把夾具夾在滅火器上，壓下滅火器閥門。
6.把滅火器放入操作台上的製冷桶內，防凍液會將其筒體迅速冷卻。這時電子稱會顯示一定的重量，按“去皮”鍵顯示儀顯示為零，完成去皮。
7.開啟“充裝開”按鈕即能進行灌裝工作，當滅火劑灌充量達到所設置重量GT電磁閥自動關閉灌充結束。
六、二次灌充的應用
二氧化碳滅火劑源在灌充的過程中，開始由於劑源鋼瓶內部劑源充足，壓力驅動力高，所以灌充速度很快，隨著灌充秤量累計數的增加，劑源鋼瓶內劑量相應減少，在恒溫的情況下，劑源鋼瓶的壓力也隨著下降，灌充的速度越來越慢，為了提高工作效率，及劑源的使用率可用二次補充灌充的辦法來灌充。
當灌充速度進入較緩慢，被灌裝滅火器的重量不再增加時，或氣源壓力與充裝壓力平衡時，說明氣源已不充足，這時將進氣壓力低的閥門關閉把另一個氣源壓力高的閥門打開，來補充滅火器的重量，等灌充到你所需要的重量時，控製係統會自動關閉，灌充結束，為了節約能源每次灌充時，先將壓力低的閥門打開，先灌充一部分，然後關閉，再把壓力高的閥門打開繼續灌充，這樣反複灌充幾次，把壓力低的氣瓶灌到不能灌充為止。
七、設備的維修與保養
GTM-LD型二氧化碳滅火器灌充機，采用了自動程序控製係統及精密的T3806電子秤計量係統及低溫冷凝係統，所以對操作人員必須嚴格培訓和高度的責任感，設備必須在完好的狀態下工作，設備的維修和保養對安全使用二氧化碳灌充顯得尤其重要。
1、設備的保養
A、灌充機應安裝在幹燥通風、清潔平整的工作場地。
B、對於上崗操作的人員必須經過專門培訓的，工作認真負責的人員。
C、安裝調試好後的設備，要有專人負責，定期對衡器、儀表等進行測定，每次上崗都應對設備全方位的檢查，不能帶故障進行操作。
D、設備應在額定的電壓下使用，否則會造成故障。
E、設備每次使用完後，應切斷電源。
F、對電子秤秤台內部不可任意撬動或用重物撞擊，不要旋動螺栓，以防改變限位間隙，秤台使用前應放平。
G、在台秤使用過程中，注意不要受衝擊和過大超重。
H、金屬高壓軟管，不能用力扭曲。
I、設備關機後，必須將冰箱及控製台內餘氣放盡，可按“點充”按鈕完成。
2、故障原因及對策。
|
故障類型
|
故障原因
|
排除方法
|
|
設備工作
|
1、電源開關未開
2、接觸器損壞
3、保險絲開路
|
1、合上電源開關
2、修複、更換
3、更換
|
|
2、電子秤不能正常工作
|
1、電子秤損壞
2、未接地線
3、電源幹擾
4、電壓不符合要求
5、電纜接頭接觸不良
|
1、送專業維修單位維修
2、接上地線
3、不要與設備共用一條電源線
4、在額定電壓下使用
5、修複
|
|
3、管道內有噝噝聲
|
1、管路泄漏
2、電磁閥泄漏
|
1、檢查管道修複
2、清理異物，更換閥芯
|
|
4、冷恒溫不工作
|
1、保險絲開路
2、電機運轉反向
3、製冷劑泄漏
4、溫控器損壞
|
1、更換
2、調相位
3、加F22並排除泄漏處
4、更換
|
|
管道所需重量不能自動灌裝
|
H數值小於L數值
|
按輸入L數值的辦法， 輸入H數值
|
對於使用二氧化碳灌充設備的單位，必須做到五要和五不要。
五要：（1）要有上級消防主管部門核發許可證的單位方能維修生產。
（2）要有質保體係的規章製度和符合國家標準的操作工藝流程的方能維修生產。
（3）要有經過專門培訓，工作認真負責，持有上崗證的固定操作人員，方能維修生產。
（4）要有通風良好、整潔、寬暢（大於20M2）的生產場地方能維修生產。
（5）要有安全防護屏障，操作者與設備之間的屏障強度必須大於相當於120m/m厚鋼筋混凝土的強度，
高度必須高於操作者高度的300m/m以 上。
五不要：（1）不要使用沒按GB4399-84所規定做過水壓試驗的滅火器進行灌充。
（2）不要使用沒有良好的安全接地裝置的設備，以及沒有保險裝置的滅火劑鋼瓶進行灌充。
（3）不要使用上崗時沒有對控製台、熱恒溫裝置、冷恒溫裝置的儀表、管道、夾具、衡器進行全方位的檢查的設備進行灌充。
（4）不要使用不符合國家有關標準的筒體、閥門、電工吸管、保險片配件進行灌充。
（5）不要使用不定期檢測項目的衡器、儀表，和餘期不檢查的設備進行灌充。
八、注意事項
1、本設備必須有良好的保護接線.
2．停機或下班後應切斷電源線。
3. 本設備所用電器及線路不得注入水及其它雜物。
4. 應盡量不要在振動、搖擺及嚴重潮濕的地方作業.
