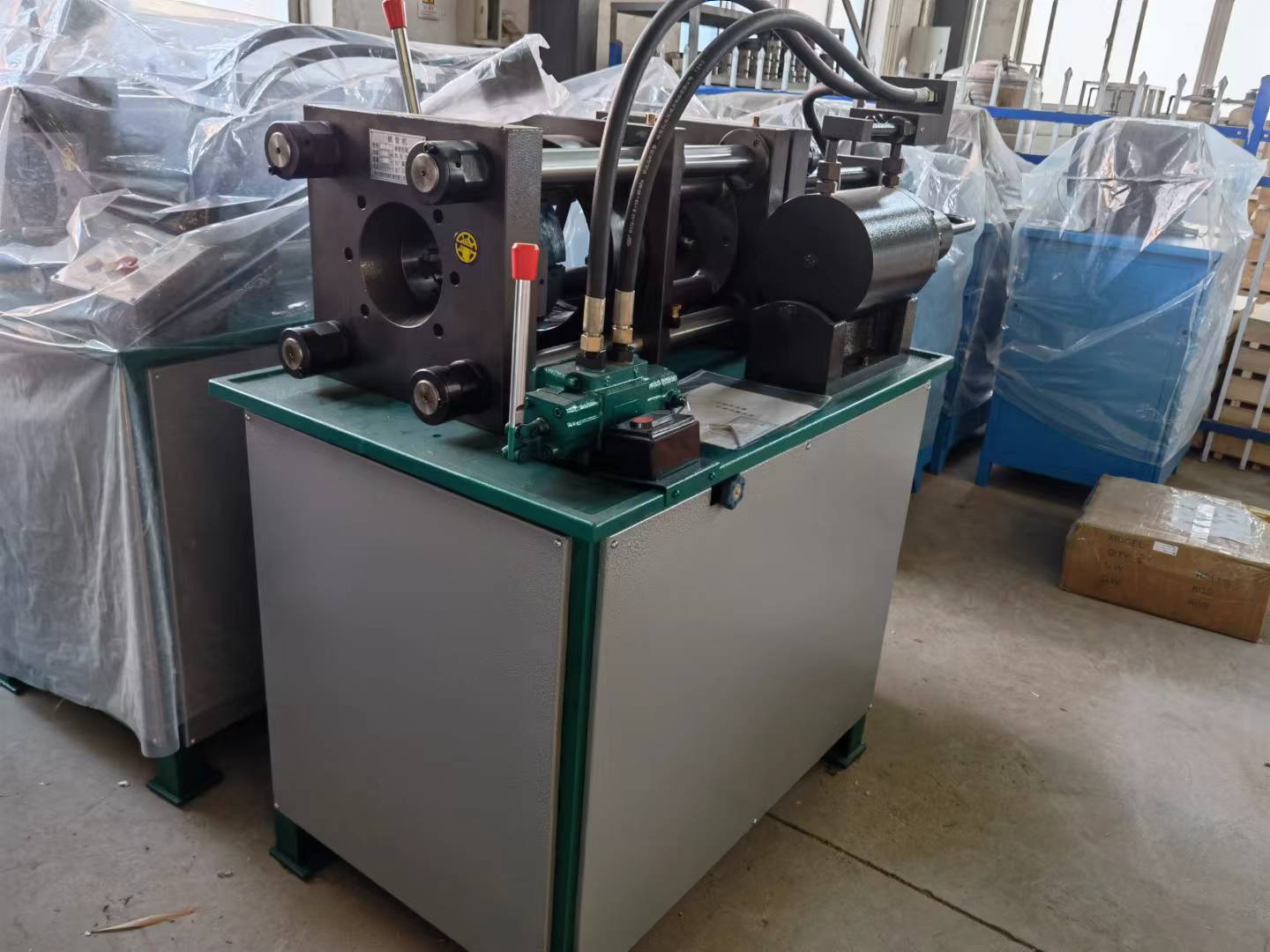

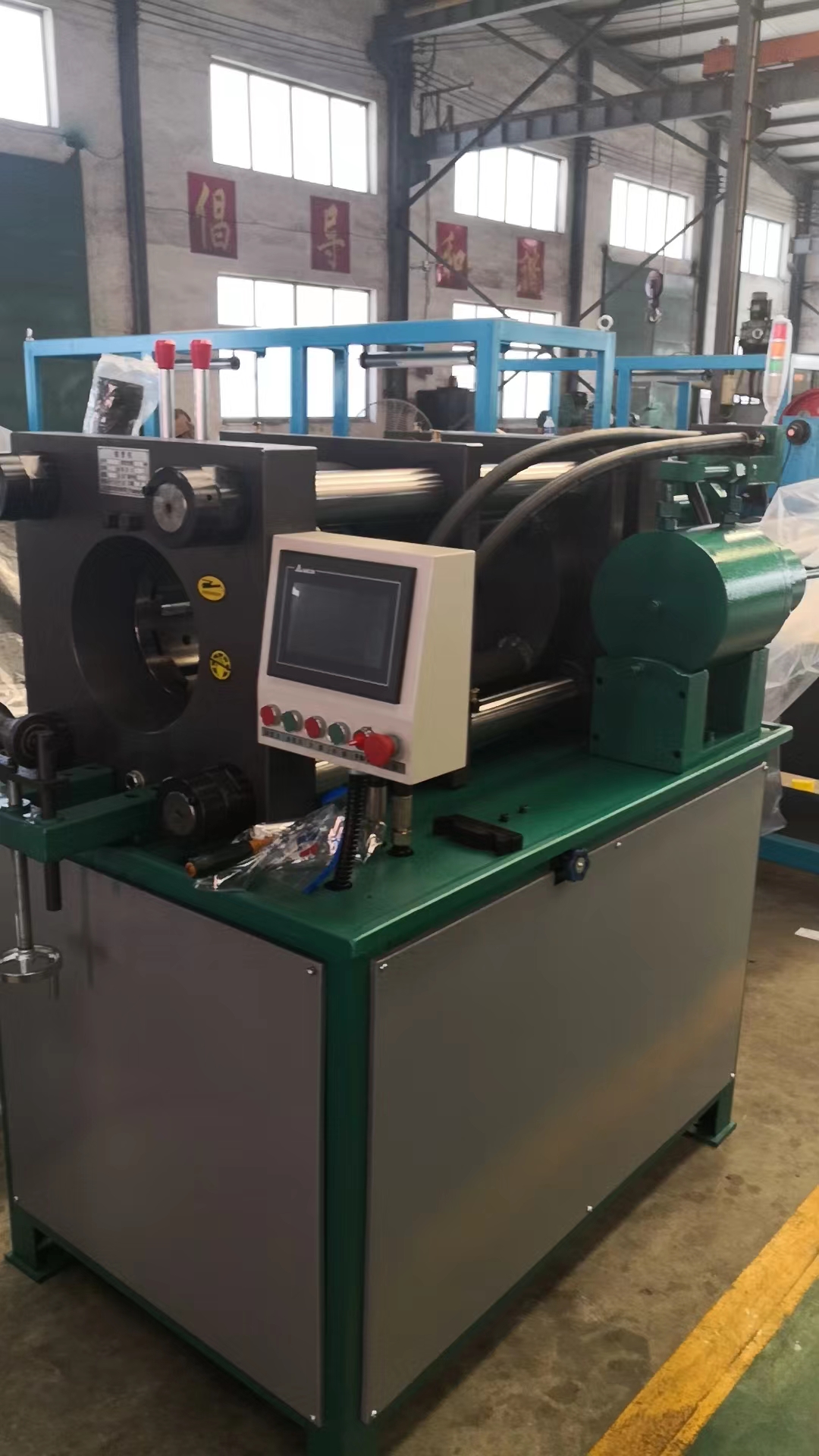

本機為增大75型高壓鎖管機，是生產修複液壓支架中所用的高壓膠管管頭與外套、芯子壓合在一起的專用設備。

2.組成和主要技術特征

    本機主要由扣壓機構、電動機、齒輪泵、控製閥和油箱組成。

扣壓力：                   740噸

電動機型號：               Y132M-4

功   率：                  7.5KW

轉   速：                  1440r/min

齒輪泵型號：               CBF-E540-ALPL

溢流閥型號：               YF-L20H3-S

換向閥型號：               34SM-L20H-W

油箱容量：                 100kg

設備外形尺寸(L×W×H)：     2000×850×1500

重    量：                 1200kg

二、工作原理及工作過程

扣壓機構是本機工作機構。壓套在油缸柱塞的帶動下實現往複運動，對固定在芯軸上的彈簧壓頭不斷壓緊和放鬆，將裝好的管頭，外套、芯子放入彈簧壓頭中間圓孔內，開動電機、油泵、控製閥，驅使油缸柱塞運動，通過帶有錐度內壁的壓套，壓緊帶有同樣錐度的彈簧壓頭外壁，實現壓合目的。換向後，壓套反方向運動，彈簧壓頭複原，將高壓膠管接頭取出。

三、使用說明

1. 油箱應加入46#長城液壓油（油必須保證清潔，否則會損壞油缸及密封）達到油箱高度的75%。

2. 工作前，將增大手柄放在工作位置上，啟動電動機三分鍾，空載往複運行二分鍾，各模座均塗黃油。

3. 各油杯均加20^#-30^#機械油。

4. 本機在扣壓膠管前，壓套、19部位（導向鍵）、13部位（滑輪）、22部位（模座錐麵）等必須用高級潤滑劑（二硫化鉬）塗覆，以減少磨損。特別對Φ32mm以上高壓膠管的每扣壓20-30根就需塗一次（每次不必太多）。

5.在扣壓大法蘭、大彎頭高壓管，不能伸進機內時，可將增大手柄至急停位置，放入後，隨之將增大手柄搬至工作位置，即可進行扣壓，扣壓完畢搬回急停位置，調頭放入，再將增大手柄搬入工作位置進行扣壓，依次類推。對於一般高壓膠管扣壓，增大手柄放在工作位置就不用動。

6. 工作完畢，模座和壓套均要擦幹淨塗黃油，並且模座和壓套不能靠太近(以壓套和模座不接觸為準)，挺後停機，將增大手柄鬆開，放入急停位置，使內彈簧放鬆。

7. 應注意的是：開機前增大手柄一定要放在工作位置上，否則，開機前進會將機頭壓壞，致使本機不能工作。

四、安裝與使用

1. 本機要安裝在車間水平地基上。

2. 安裝調試是製造廠作空載運轉，並對管接頭進行壓合試驗，確認滿足設計要求後，方可出廠。

3. 扣壓不同規格的膠管，應更換不同規格的壓頭。

4. 長期使用後發現有漏油現象時，要及時更換油缸和管閥係統中的密封件。

5. 液壓油選用46#長城牌抗磨液壓油，油溫一般控製在30℃~35℃為宜。

6. 對壓合機構的工作情況要定期進行保養，以保證設備正常運轉。

五、扣壓各種膠管所需模具、壓力參數表（供參考）

裝 箱 單

1、高壓鎖管機    DSG-75型  1台

2、模  具

Φ18         1套

Φ21         1套

Φ25         1套

Φ28         1套

Φ30         1套

Φ38         1套

Φ45         1套

Φ55         1套

Φ65         1套

Φ75         1套

注：本機隻配備十套模具，如需要其他規格的模具（參考第3頁表中所示），可訂做（需交相應的模具費）。
