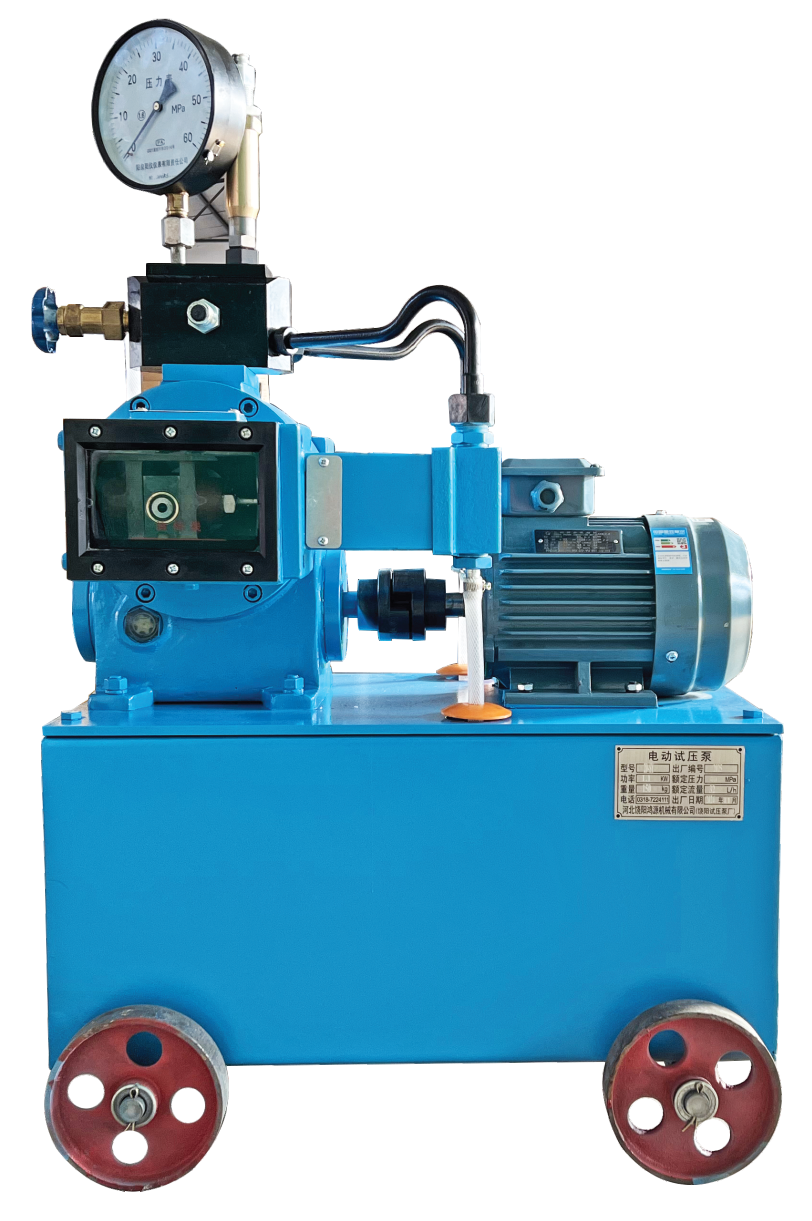

    2D-SY型（6.3—80MPa）電動試壓泵，主要使用於各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗，予應力加工新工藝和試驗室中獲得液體高壓源的設備。是機械工業部通用機械研究所試壓泵聯合設計組設計的挺新係列產品，它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，並在此基礎上增加了傳動裝置和十字轉換，使本係列產品的綜合值全麵達到要求，各種性能穩定可靠，使用更加安全方便，同時達到了節能省電的效果。在產品結構方麵選用了封閉式水箱，降低了整機高度，使外形更加緊湊美觀。該產品係按5°—60℃的清水，乳化液和粘度不大於45mm²/s的油品為工作介質而特意設計的，泵的工作環境溫度：5°—60℃。

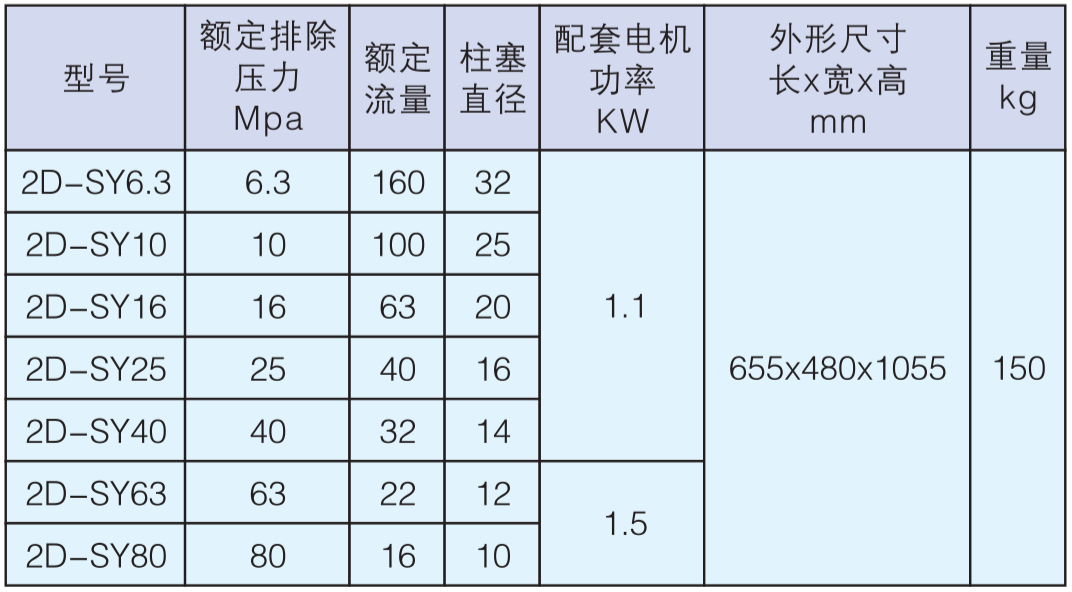

基本參數如表：

柱塞行程40mm

每分鍾往複次數：51

選用試壓泵時，應根據所需的試驗壓力來選擇泵的額定排出壓力。亦應兼顧到流量要求。

四、主要結構和工作原理

    該產品為臥式2缸往複泵。由電動機、減速箱、傳動箱、水缸、集水器、安全閥及水箱等主要部件組成。泵裝在水箱蓋上，水箱下有四個滾輪，使泵能移動靈活。電動機與減速箱由兩件半聯軸器聯接。減速箱內的蝸輪軸與蝸輪速比為2:55。蝸輪軸兩端有互成180°的偏心軸，通過兩側傳動箱內的滑動機構，將旋轉運動轉變為滑塊、十字頭的往複運動。十字頭上所裝的柱塞在水缸內做往複運動，實現泵的交替吸入和排出過程。在柱塞的往複作用下，2隻水缸內的工作容積形成周期變化。當柱塞為吸入行程時，出水閥關閉，隨水缸工作容積的增大，缸內形成真空，水箱內的工作介質在大氣壓力的作用下，通過濾網、進水管、頂開進水閥進入缸體內。當柱塞為排出行程時，進水閥關閉，出水閥被迫開啟，柱塞將工作介質通過出水閥輸入集水器，輸送到被試容器內，實現試壓。

集水器是泵的控製樞紐，起控製、測量和保護作用。集水器上設有安全閥、放水閥及連接輸出接管的工作接頭和壓力表接頭。

安全閥是本泵液力端的過載保護裝置，出廠已調好。

五、使用方法

試壓中如發現故障，應首先排除泵以外（被試器件、管路係統等泄露）故障，再檢查泵的故障並排除。
