S-SY手動單缸試壓泵
來源：91视频福利機械公司 作者：91视频福利編輯部 發布時間：2025-05-22 14:15:44 瀏覽次數：次
S-SY係列手動試壓泵
試壓泵|手動試壓泵|單缸手動試壓泵
S-SY型係列手動單缸試壓泵（以下簡稱為泵），專供各類壓力容器、管道、閥門、蒸汽鍋爐等作試驗和試驗室中獲得液體高壓源的設備。工作介質為5℃-60℃的清水，乳化液以及運動粘度不大於45mm2/S的油品，本係列泵有8種型號。

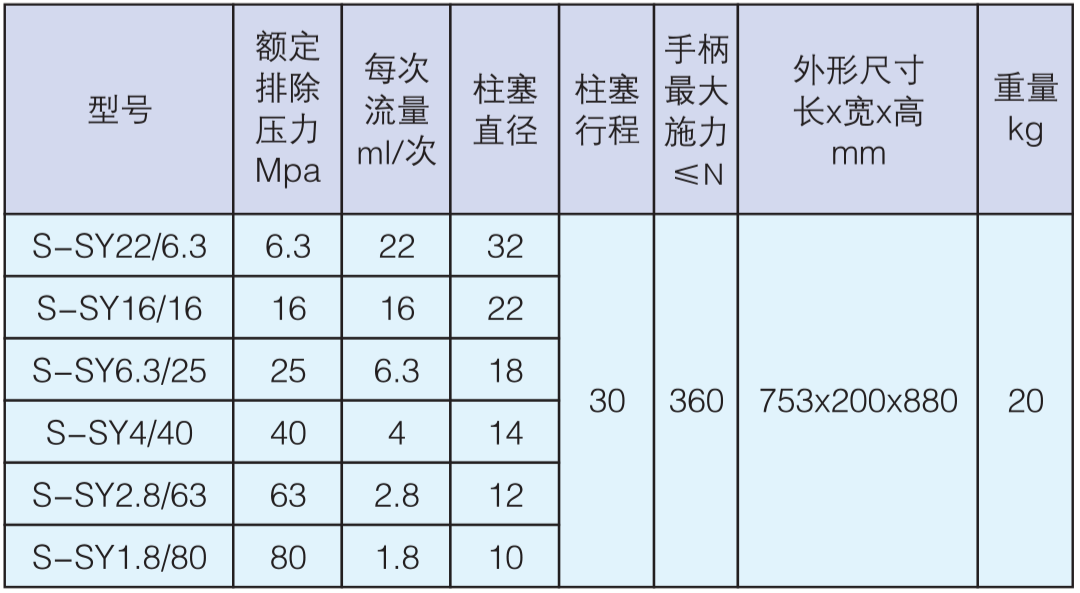

二、技術參數
三、結構和工作原理

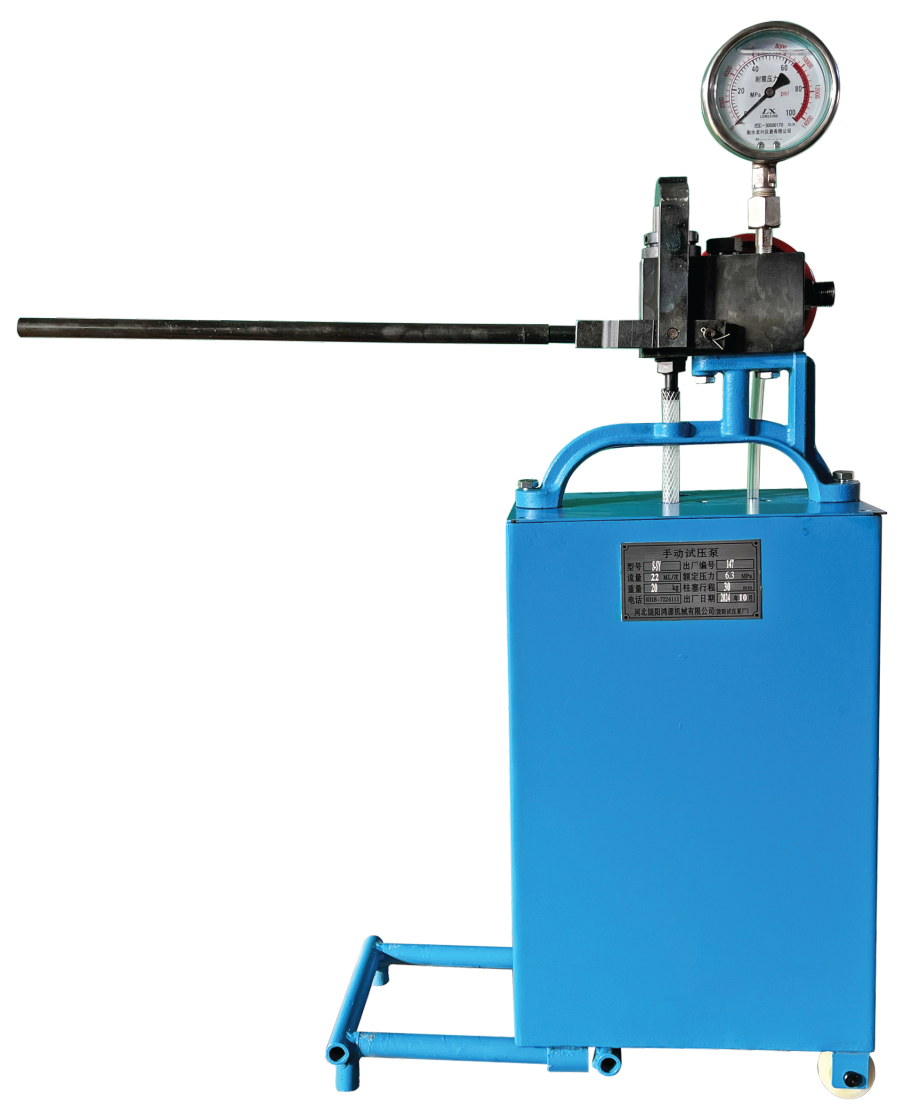

本泵為立式單柱塞往複式，由泵體、柱塞副、控製閥、卸壓閥、手柄、支架、水箱和滑動足架等組成。
泵體用螺釘固定在支架上，支架與水箱蓋一起用螺釘固定在水箱上，拉出水箱下端的滑動足架，使泵工作時保持穩定。
工作時，向上提動手柄，即帶動柱塞向上移動，進水閥打開，泵體柱塞腔造成真空，水箱內的介質由於大氣壓力的作用，通過濾網、吸水管、進水閥而進入柱塞腔。當手柄向下壓時，進水閥關閉，介質在柱塞的壓力下，頂開出水閥，通過工作接管接頭進入被試容器內。
泵的控製閥是泵與被試壓容器間的截止閥，關閉此閥，即使泵與被試壓容器壓力隔開，試壓時該閥必須打開。
卸壓閥在試壓初可開啟排出泵內氣體，正常出水開始試壓時，需關閉此閥，試壓完畢後，打開此閥，可卸壓和排出泵內介質。
工作接管係把介質送至被試器件，該工作接頭連接螺紋為M22×1.5-7H，密封墊片為Ø16×2.4的O型封圈。
四、使用方法
（一）使用前的準備工作
1、根據工作壓力選擇適宜的壓力表，注意壓力表的量程應是被試器件試驗壓力的1.5倍。
2、用介質把水箱和被試容器灌滿，然後接上泵，禁止使用含有泥沙等雜物的不清潔介質。
3、開啟控製閥和卸壓閥（注意：挺大開啟高度不要超過限位板），扳動手柄，使介質從卸壓閥流出，柱塞在運動中無阻滯現象，然後關閉卸壓閥。
〈二〉使用中注意事項
1、禁止在超過本泵規定的額定排出壓力下進行試壓，試驗壓力值也不得超過壓力表測量上限值，否則易使壓力表損壞。
2、施力要平穩，不可敲擊。
3、泵在工作中，如發現滲漏現象，應停機進行檢修。
五、一般故障及排除
|
故障現象
|
原 因
|
排除方法
|
|
壓力不上升或上升緩慢
|
1、進出水閥不密封
2、進水管或濾網堵塞，管道連接處漏水。
|
拆下檢查，清洗。
拆下清洗，除去汙物，更換清潔介質，消除漏水。更換密封圈。
|
|
泵保壓時間短
|
1、出水閥微量滲漏
2、出水閥座O型密封圈損壞。
3、控製閥杆微量滲漏。
4、卸壓閥微量滲漏。
5、其它部位聯接處微量滲漏。
|
清洗或重新研磨。
更換密封圈。
更換密封圈。
清洗或研磨閥瓣。
擰緊螺絲或更換密封圈。
|
六、維護和保養
1、泵的外表和水箱內的水必須保持清潔，不允許有汙物和其它雜物。
2、壓力表在使用時應避免振動，小心輕放。
3、長期停止工作的泵，在停用時，應把介質排淨，無塗漆的外露表應塗上機油，泵內挺好加入防鏽油或機油，
特殊用途（如忌油等）的泵，應另外采取防腐措施，然後拆下泵體，用M10×50的螺栓，按裝箱時的位置，
倒置連接於水箱蓋板上，再用塑料套、紙箱裝好後存放。
