2S-SY雙缸手動試壓泵
來源：91视频福利機械公司 作者：91视频福利編輯部 發布時間：2025-05-22 14:17:09 瀏覽次數：次
2S-SY雙缸手動試壓泵
試壓泵|手動試壓泵|雙缸手動試壓泵
1、 用途，本泵是適用於鍋爐、管道、閥門、容器以及試驗室獲得液體高壓源的試驗。
2、 標準：本泵是按機械工業部製定的新型全係列試壓泵（以下簡稱泵）標準《JB/TQ453-463-86》及《JB/TQ625-87》進行設計的。基本參數性能、質量符合標準要求。
3、 規格範圍：本係統泵具有從低壓大流量到高壓小流量的特點，兩種流量能自動變換在額定排出壓力以下可進行任意數值的試壓，額定排壓力為6.3、16、25、40、63Mpa五個規格，為用戶選擇提供了方便。

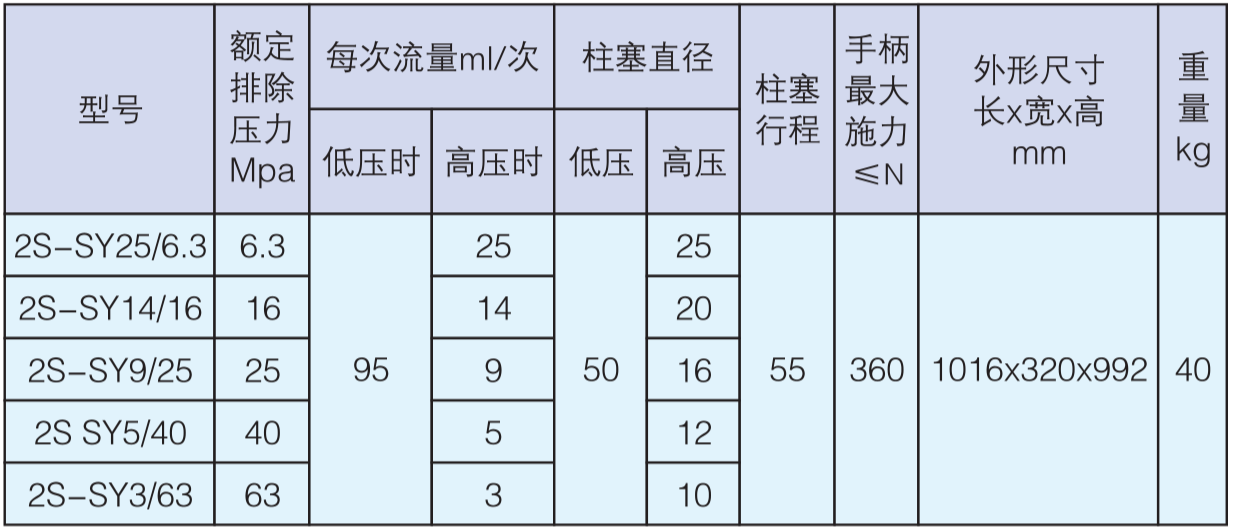

二、技術數據
三、基本結構簡介

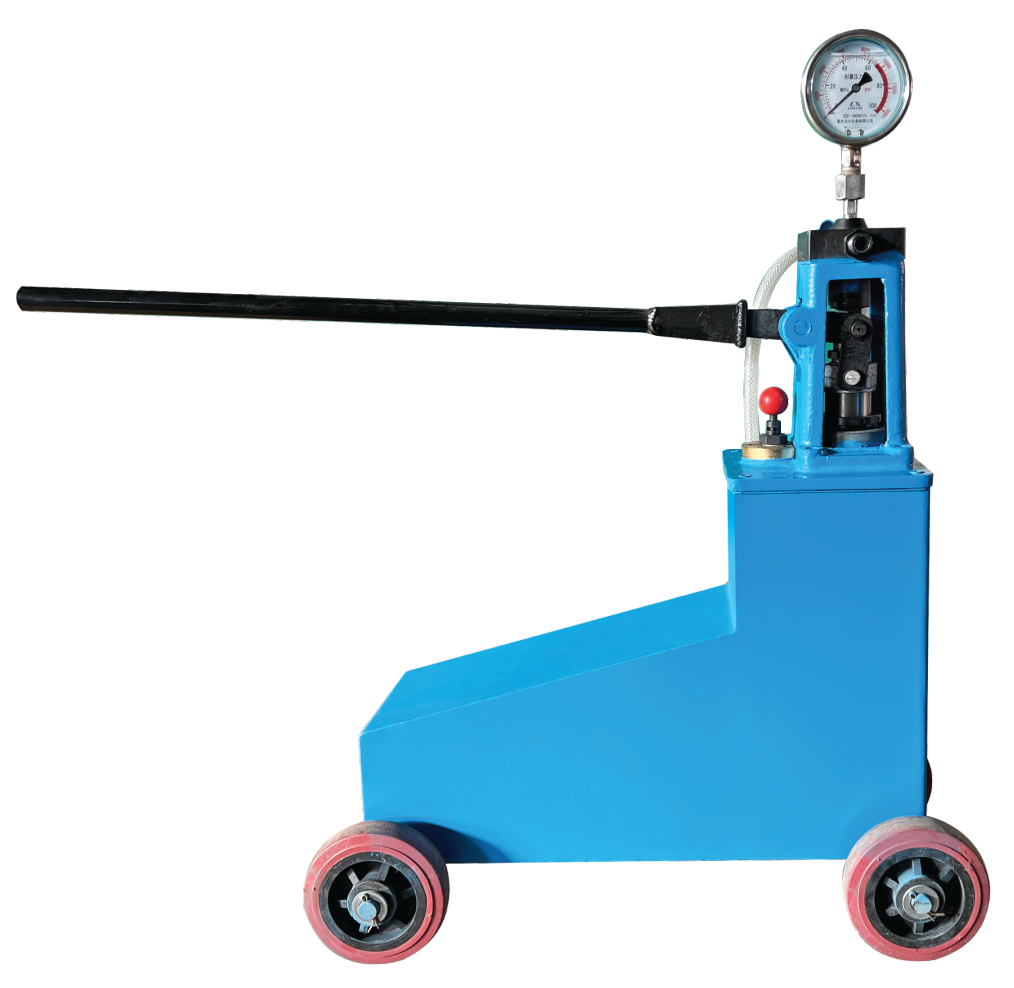

本泵結構簡單，操作方便，容易掌握。是由水箱、機架、柱塞、控製器、手柄和工作接管等部件組成。如圖所示。
水箱下麵裝有四個滾輪便於移動，水箱上麵裝有水缸，水缸分低壓缸體，低壓柱塞體和高壓柱塞等部分組件構成，低壓柱塞體同時又是高壓缸體，內裝高壓柱塞，低壓柱塞通過聯動板手柄在工作時做往複運動，低壓缸體與水箱蓋製成一體，在其上麵裝有機架和高壓缸，機架上麵裝有控製器，在控製器的側麵分別裝有放水閥針及手輪、控製閥針及手輪和工作接管。在控製器的上方裝有壓力表。當試壓泵工作時，可通過表針觀看指示值。在機架的側麵裝有手柄，聯運板是用來操作低壓柱塞做往複運動的。
四、 使用操作
試壓泵在開始使用之前，應首先進行檢查調整各處的聯接部件是否有鬆脫現象。進出水管管路是否暢通，水箱內的水是否清潔，嚴禁使用含有纖維泥沙雜物的汙水，防止影響泵的使用性能。檢查調整完畢之後，將被試壓容器與工作接管接通。關閉放水閥針，打開控製閥針，然後操作手柄上下浮動，用力要均（jun1）勻避免衝擊，使柱塞做往複運動，把水箱內的清水經吸水管吸入低壓缸，進入高壓缸和控製器，由工作接管流入被試壓容器，其壓力值可以從壓力表上讀出。試壓時壓力應在壓力表的挺大指示值的2/3以內工作。挺大工作壓力不得超過本型號試壓泵所規定的額定排出壓力值。
當低壓缸的壓力大於0.3Mpa時，使逆流閥打開把多餘的水排回水箱內。
被試壓容器需要在某一壓力下保留一段時間時，可擰緊控製閥手輪。關閉控製閥針，使被試壓容器與泵隔絕，能夠更準確的讀出受壓容器的壓力值。在試壓過程中如果發現有滲漏之處，要立即停下來進行檢修工作。嚴禁在滲漏情況下繼續加大壓力使用。試壓工作完畢之後，應先鬆開控製閥針，後鬆開放水針。在鬆開手輪時，應緩慢均勻，避免突然打開使表針受衝擊而損壞。
五、 維護保養
試壓泵在長期不使用時，應將泵內的水放出，以免因水造成零件鏽蝕損壞。並把出水口封閉起來，防止塵土入內。使用時水箱內要加入不含有纖維、泥沙等雜質的汙水、水質應清潔。
在結冰溫度的環境下，使用時，要在水箱內的水中加入防凍劑或配製防凍液。根據當地氣溫條件，以水液不結凍為適宜。
建議采用變性酒精配製防凍劑，如下：
|
環境溫度℃
|
90°變性酒精%
|
清水%
|
|
0～-10
|
33
|
67
|
|
-10～-20
|
45
|
55
|
|
-20～-30
|
54
|
46
|
|
-30～-40
|
70
|
30
|
試壓泵在使用和搬運移動過程中，壓力表應避免震動和衝擊，以防表件損壞，示值不準。
六、故障分析
1、 壓力不上升時
（1）、檢查放水閥，應該關閉而沒有關閉，控製閥應該打開而沒有打開。
（2）、檢查吸水閥、回水閥、低壓閥、高壓閥和放水閥接觸麵的密合情況。閥線應密封嚴密而不密封，或有雜質卡住和漏水現象。
（3）、水箱內的水應清潔足夠，而不清潔，不足夠，有泥沙、線紗纖維等雜物阻塞小孔、濾網吸水管等。
（4）、各接觸處的密封圈有的不密封或是有的因失效而漏水。
（5）、工作接管與泵和容器的接觸處接觸不良有泥沙漏水現象。
（6）、被試壓容器有漲裂漏水現象。
2、 保不住壓
（1）、控製閥或放水閥關閉後閥線密封不嚴，有滲漏現象。
（2）、工作接管的接觸處密封不嚴有滲漏現象。
（3）、高壓閥閥線或閥座密封圈密封不嚴有滲漏現象。
（4）、各密封圈接觸之處有滲漏現象。
（5）、低試壓容器有裂縫而引起的滲漏現象。
